চিত্র 1।তীরের ডি কঠোরতা পরিমাপের দৃষ্টান্ত যা অনমনীয় পটিং উপকরণগুলিতে পৃষ্ঠের ইন্ডেন্টেশন প্রতিরোধের বর্ণনা করতে ব্যবহৃত হয়।
ভূমিকা
তীরের ডি কঠোরতা পটিং যৌগ স্পেসিফিকেশনের সবচেয়ে ঘন ঘন উল্লেখ করা পরামিতিগুলির মধ্যে একটি।
যাইহোক, এটা এছাড়াওসবচেয়ে সাধারণভাবে ভুল বোঝার মানগুলির মধ্যে একটিইলেকট্রনিক্স এনক্যাপসুলেশন ডিজাইনে।
অনেক ডিজাইন দল স্বজ্ঞাতভাবে উচ্চতর শোর ডি কঠোরতাকে আরও ভাল সুরক্ষা বা উচ্চতর নির্ভরযোগ্যতার সাথে যুক্ত করে।
অনুশীলনে,কঠোরতা শুধুমাত্র পৃষ্ঠের ইন্ডেন্টেশন প্রতিরোধের বর্ণনা করে, তাপ বা যান্ত্রিক চাপের মধ্যে একটি নিরাময় উপাদান কীভাবে আচরণ করে তা নয়।
এই নিবন্ধটি ব্যাখ্যা করেশোর ডি কঠোরতা আসলে কী পরিমাপ করে, এটি কী প্রতিনিধিত্ব করে না এবং কীভাবে প্রকৌশলীদের এটি ব্যাখ্যা করা উচিতপটিং উপকরণ মূল্যায়ন করার সময়।
শোর ডি কঠোরতা কি?
শোর ডি কঠোরতা একটি প্রমিত পরিমাপ যা নির্দেশ করেএকটি সংজ্ঞায়িত শক্তি অধীনে ইন্ডেন্টেশন একটি উপাদান এর প্রতিরোধের.
এটা সাধারণত প্রয়োগ করা হয়অনমনীয় প্লাস্টিক, থার্মোসেট রেজিন এবং হার্ড পলিমার, যেখানে নরম শোর এ স্কেল আর উপযুক্ত নয়।
শোর ডি কঠোরতার মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
একটি তীক্ষ্ণ ইন্ডেন্টার সহ একটি শোর ডি ডুরোমিটার ব্যবহার করে পরিমাপ করা হয়
প্রতিনিধিত্ব করেপৃষ্ঠ প্রতিরোধের, বাল্ক বিকৃতি নয়
তুলনা করার জন্য দরকারীআপেক্ষিক অনমনীয়তানিরাময় উপকরণ মধ্যে
গুরুত্বপূর্ণ ব্যাখ্যা:
তীরের ডি কঠোরতা স্থিতিস্থাপকতা, দৃঢ়তা, বা চাপ শোষণ ক্ষমতা পরিমাপ করে না।

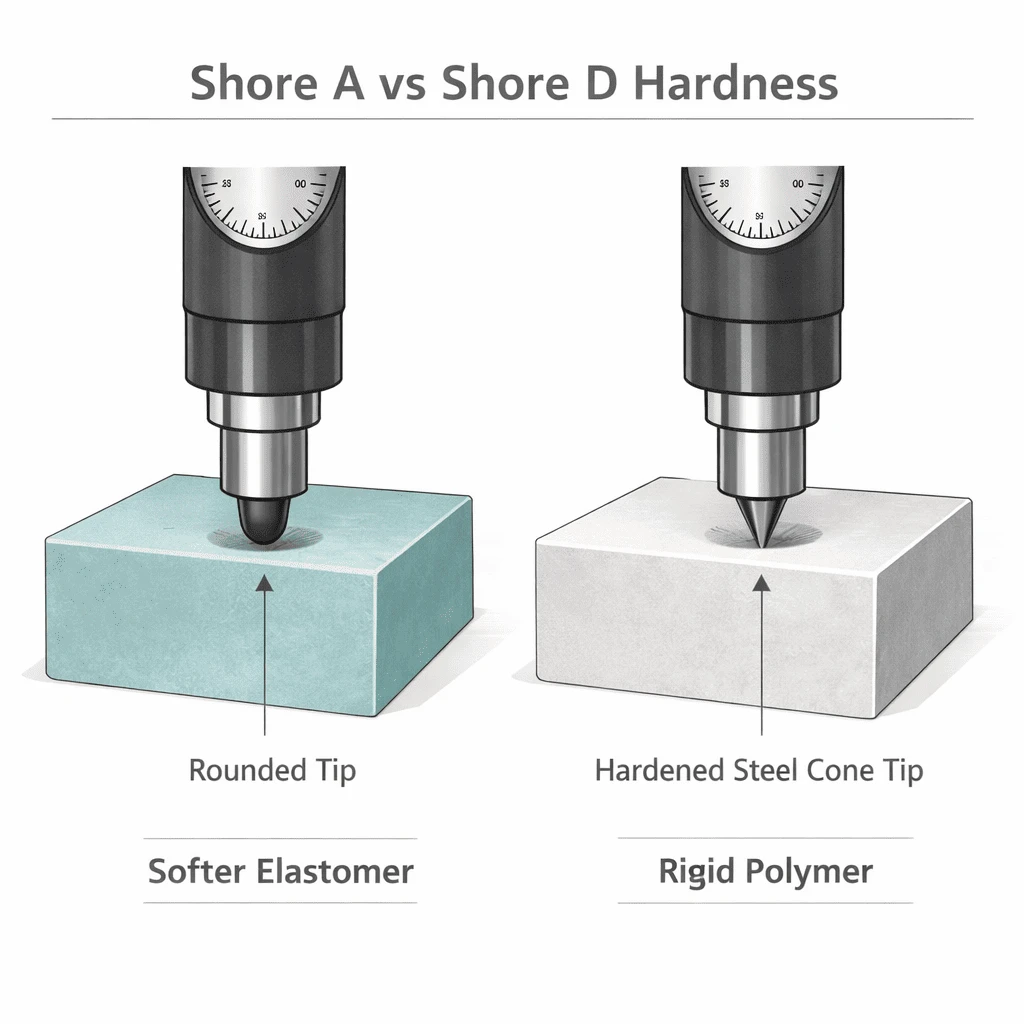

চিত্র 2।শোর এ এবং শোর ডি কঠোরতা স্কেলগুলির ধারণাগত তুলনা, নরম ইলাস্টোমার এবং অনমনীয় পটিংয়ে তাদের বিভিন্ন প্রয়োগের চিত্র তুলে ধরে
উপকরণ
কেন শোর ডি সাধারণত ইপক্সি পটিংয়ে ব্যবহৃত হয়
ইপোক্সি পটিং যৌগগুলি প্রায়শই শোর ডি রেঞ্জের মধ্যে পড়ে কারণ তারা নিরাময় করেঅত্যন্ত ক্রসলিঙ্কযুক্ত, অনমনীয় নেটওয়ার্ক.
একটি প্রকৌশল দৃষ্টিকোণ থেকে, শোর ডি কঠোরতা সাধারণত উল্লেখ করা হয় কারণ এটি:
- নির্দেশ করেনিরাময়ের পরে মাত্রিক দৃঢ়তা
- বর্ণনা করতে সাহায্য করেকাঠামোগত অনমনীয়তাএনক্যাপসুল্যান্টের
- বিভিন্ন অনমনীয় রজন সিস্টেমের মধ্যে মৌলিক তুলনা করার অনুমতি দেয়
ফলস্বরূপ, শোর ডি নিরাময় ইপোক্সি আচরণ বর্ণনা করার জন্য একটি সুবিধাজনক শর্টহ্যান্ড হয়ে উঠেছে।
তবে,সুবিধা সম্পূর্ণতা সঙ্গে বিভ্রান্ত করা উচিত নয়.
শোর ডি হার্ডনেস কি করেনাতোমাকে বলি
একটি ঘন ঘন নকশা ভুল হল কঠোরতাকে নির্ভরযোগ্যতার জন্য একটি প্রক্সি হিসাবে বিবেচনা করা।
বাস্তবে, শোর ডি কঠোরতা করেনানির্দেশ করুন:
- নিরাময়ের সময় অভ্যন্তরীণ চাপ তৈরি হয়
- থার্মাল সাইকেল চালানোর সময় স্ট্রেস ট্রান্সফার
- CTE অমিল মিটমাট করার ক্ষমতা
- সময়ের সাথে ক্র্যাকিং বা ডিলামিনেশন প্রতিরোধ
একটি উচ্চ শোর ডি মান শুধুমাত্র নিশ্চিত করে যে উপাদানটি ইন্ডেন্টেশন প্রতিরোধ করে-এটি বর্ণনা করে না যে কীভাবে একটি এনক্যাপসুলেটেড সমাবেশের ভিতরে স্ট্রেস তৈরি হয় বা জমা হয়।
এনক্যাপসুলেশনে কঠোরতা বনাম স্ট্রেস ট্রান্সফার
বৈদ্যুতিন সমাবেশগুলি তাপীয় সম্প্রসারণ (CTE) এর বিভিন্ন সহগ সহ উপকরণগুলির সমন্বয়ে গঠিত, যার মধ্যে রয়েছে:
- পিসিবি
- সিরামিক উপাদান
- ধাতব পরিবাহী
- পলিমার হাউজিং
যখন এই সমাবেশগুলি সঙ্গে encapsulated হয়উচ্চ-কঠোরতা, কম-বিকৃতি উপাদান, তাপীয় সম্প্রসারণ সীমাবদ্ধ।
ইঞ্জিনিয়ারিং ফলাফল:
তাপীয় স্ট্রেন সরাসরি যান্ত্রিক চাপে রূপান্তরিত হয়, যা উপাদান ইন্টারফেস এবং উপাদান সমাপ্তিতে মনোনিবেশ করে।
চিত্র 3।পরিকল্পিত চিত্র দেখায় যে কীভাবে তাপ সম্প্রসারণের অমিল তা ইলেকট্রনিক উপাদানগুলিতে অনমনীয় পটিং সামগ্রীর মাধ্যমে চাপ স্থানান্তর করতে পারে।
এই স্ট্রেসটি অবিলম্বে দৃশ্যমান নাও হতে পারে, কিন্তু পরবর্তীতে এইভাবে প্রকাশ পেতে পারে:
- মাইক্রো-ক্র্যাকিং
- ইন্টারফেস বিচ্ছেদ
- দীর্ঘ-বিশ্বস্ততার অবনতি
যখন শোর ডি হার্ডনেসহয়সঠিক মেট্রিক
এর সীমাবদ্ধতা থাকা সত্ত্বেও, উপযুক্তভাবে প্রয়োগ করা হলে শোর ডি কঠোরতা একটি বৈধ এবং দরকারী প্যারামিটার থাকে।
এটি বিশেষভাবে প্রাসঙ্গিক যে অ্যাপ্লিকেশনগুলিতে অগ্রাধিকার দেয়:
- কাঠামোগত অনমনীয়তা
- আকৃতি ধরে রাখা
- যান্ত্রিক স্থিরকরণ
- ন্যূনতম উপাদান আন্দোলন
এই প্রসঙ্গে, শোর ডি বর্ণনা করতে সাহায্য করেদৃঢ়তা, স্ট্রেস ম্যানেজমেন্ট নয়।
কীভাবে প্রকৌশলীদের অনুশীলনে শোর ডি ব্যাখ্যা করা উচিত
আরও সঠিক পদ্ধতি হল শোর ডি কঠোরতা হিসাবে চিকিত্সা করাএকটি বিস্তৃত নকশা প্রসঙ্গে একটি প্যারামিটার.
প্রস্তাবিত ব্যাখ্যা:
- তুলনা করতে শোর ডি ব্যবহার করুনআপেক্ষিক অনমনীয়তা
- তাপ পরিসীমা, জ্যামিতি, এবং উপাদান ইন্টারফেস আলাদাভাবে মূল্যায়ন করুন
- অনুমান করা এড়িয়ে চলুন যে উচ্চ কঠোরতা স্বয়ংক্রিয়ভাবে নির্ভরযোগ্যতা উন্নত করে
ইঞ্জিনিয়ারিং বিচার শুধুমাত্র সংখ্যাগত কঠোরতার চেয়ে বেশি গুরুত্বপূর্ণ।
শোর ডি কঠোরতা সম্পর্কে সাধারণ ভুল ধারণা
ভুল ধারণা 1:হায়ার শোর ডি মানে ভালো সুরক্ষা
→ সুরক্ষা চাপের আচরণের উপর নির্ভর করে, পৃষ্ঠের কঠোরতার উপর নয়।
ভুল ধারণা 2:শোর ডি ক্র্যাকিং ঝুঁকির পূর্বাভাস দেয়
→ ক্র্যাকিং চাপ সঞ্চয়ন দ্বারা চালিত হয়, ইন্ডেন্টেশন প্রতিরোধের দ্বারা নয়।
ভুল ধারণা 3:এক কঠোরতা মান সব ডিজাইন ফিট
→ সর্বোত্তম কঠোরতা সমাবেশ কাঠামো এবং অপারেটিং অবস্থার উপর নির্ভর করে।
উপসংহার
শোর ডি কঠোরতা একটি দরকারী বর্ণনামূলক প্যারামিটার-কিন্তু শুধুমাত্র যখন এর সীমাবদ্ধতা স্পষ্টভাবে বোঝা যায়।
ইলেকট্রনিক্স পটিং অ্যাপ্লিকেশনে,নির্ভরযোগ্যতার পরিমাপ হিসাবে কঠোরতাকে ভুল ব্যাখ্যা করা দীর্ঘ-মেয়াদী ঝুঁকির পরিচয় দিতে পারেযা প্রাথমিক পরিদর্শনের সময় দৃশ্যমান নয়।
কঠোরতা ব্যাখ্যা করে যে একটি উপাদান কতটা কঠিন অনুভব করে।
এটি ব্যাখ্যা করে না যে একটি সমাবেশ কীভাবে বেঁচে থাকে।
অভ্যন্তরীণ রেফারেন্স(টায়ার্ড লিঙ্কিং)
এনক্যাপসুলেশন ডিজাইনে কীভাবে অনমনীয়তা, অভ্যন্তরীণ চাপ এবং উপাদান নির্বাচন ইন্টারঅ্যাক্ট করে সে সম্পর্কে গভীর প্রকৌশল আলোচনার জন্য, পড়ুন:
→ উচ্চ-হার্ডনেস ইপোক্সি পটিং (ইঞ্জিনিয়ারিং ডিজাইনের বিবেচনায়) স্ট্রেস পরিচালনা করা
